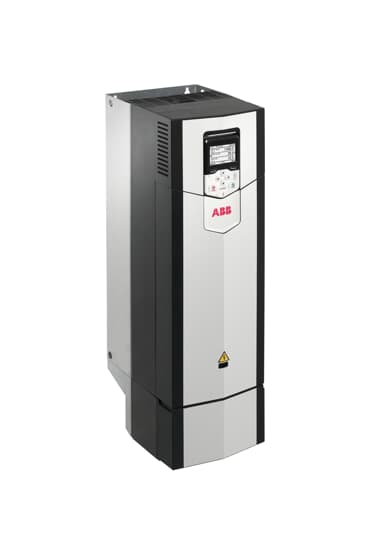

Module mural
ABB ACS880-01
Module monodrive compact pour montage mural. IP20 standard, toutes les fonctionnalités essentielles intégrées dont choke de filtrage harmonique, filtre EMC et adaptateur de protocole de communication.
ABB Industrial Drives
Variateur
Variateur
ACS880
Drive modules industriels tout-compatibles — du module mural compact aux configurations multiaxes haute puissance. 0,55 à 3 200 kW.
Direct Torque Control SIL3 / PL e All-compatible
3 200 kW Puissance max.
+20 variantes -01 · -04 · -04XT ...
Spécifications
Caractéristiques techniques
Alimentation & puissance
- Tension d'entrée
- 208–240 V · 380–415 V · 380–500 V · 525–690 V AC triphasé
- Fréquence
- 50/60 Hz ±5%
- Puissance ACS880-01
- 0,55 – 250 kW
- Puissance ACS880-04
- 200 – 1200 kW
- Puissance -04XT
- Jusqu'à 3 200 kW
- Plage totale
- 0,55 – 3 200 kW
Contrôle & performances
- Mode de contrôle
- Direct Torque Control (DTC)
- Types moteurs
- Asynchrone, PMAC, SynRM, Servo
- Précision vitesse
- Boucle ouverte : 10% glissement / Boucle fermée : 0,01%
- Temps réponse couple
- < 5 ms (boucle ouverte et fermée)
- Surcharge LD
- 110% / 60 s
- Surcharge HD
- 150% / 60 s · 175% / 2 s
Environnement & conformité
- Température service
- -15 à +40 °C standard (déclassement jusqu'à +55 °C)
- Altitude
- 0 – 1 000 m sans déclassement (jusqu'à 4 000 m)
- Degré de protection
- IP20 (-01, -04) · IP00 (-04XT) · IP55 flange (-04F)
- Humidité relative
- 5 – 95%, sans condensation
- Normes
- CE LVD/EMC · cULus · RoHS · ATEX · Marine ABS/BV/DNV GL/LR
Connectivité & sécurité
- Fieldbuses
- PROFINET, EtherNet/IP, Modbus TCP, PROFIBUS DP, EtherCAT
- Sécurité fonctionnelle
- STO, SS1, SS2, SLS, SBC, SDI, SLA — SIL3 / PL e (TÜV)
- Safety over fieldbus
- PROFIsafe (PROFINET) · CIP Safety™ (EtherNet/IP)
- Outils PC
- Drive Composer, ABB GoSelect, DriveSize, EnergySave
- Mémoire
- Unité mémoire amovible UMU-01 / ZMU-01
Gamme complète
Produits ACS880
Modules de variateurs industriels — alimentation triphasée 380 à 690 V AC
| Référence | Description | Type |
|---|---|---|
| ACS880-04 | Modules de variateurs simples de 0,37 à 45 kW / 0,5 à 60 hp | Standard |
| ACS880-04XT | Packages de modules monodrive de 400 à 1 200 kW / 380 à 690 V | Haute puissance |
| ACS880-04 HP | Modules de variateurs simples haute puissance de 400 à 2 200 kW / 400 à 690 V | Haute puissance |
| ACS880-04F | Modules à montage en saillie de 200 à 710 kW / 380 à 690 V | Flange |
| ACS880-04FXT | Packages à montage en saillie de 400 à 1 200 kW / 380 à 690 V | Flange |
| ACS880-14 | Modules monodrive régénératifs de 110 à 400 kW / 380 à 690 V | Régénératif |
| ACS880-14 HP | Packages de modules monodrive régénératifs de 250 à 2 200 kW / 400 à 690 V | Régénératif |
| ACS880-34 | Modules monodrive ultra-basse harmonique de 110 à 400 kW / 380 à 690 V | Low Harmonic |
| ACS880-34 HP | Packages de modules monodrive de 250 à 2 200 kW / 400 à 690 V | Low Harmonic |
| ACS880-104 | Modules d'inverseur (INU) de 1,5 à 3 200 kW / 380 à 690 V | Multidrive |
| ACS880-104LC | Modules d'inverseur refroidis par liquide de 55 à 3 000 kW / 690 V | Liquid-cooled |
| ACS880-204 | Unités d'alimentation IGBT (ISU) de 5,5 à 3 679 kVA / 380 à 690 V | Supply |
| ACS880-204LC | Modules d'alimentation IGBT refroidis par liquide de 430 à 3 502 kVA | Liquid-cooled |
| ACS880-304 | Modules d'alimentation à diode (DSU) de 55 à 5 445 kVA / 380 à 690 V | Supply |
| ACS880-304LC | Modules DSU refroidis par liquide de 585 à 7 027 kVA / 690 V | Liquid-cooled |
| ACS880-604 | Hacheurs de freinage et unités de freinage de 70 à 6 500 kW / 380 à 690 V | Freinage |
| ACS880-604LC | Unités de freinage refroidies par liquide de 119 à 714 kW / 690 V | Liquid-cooled |
| ACS880-904 | Modules redresseurs régénératifs de 416 à 4 135 kVA / 380 à 690 V | Régénératif |
| ACS880-1604 | Convertisseurs DC-DC de 305 à 1 146 kW / 380 à 690 V | DC-DC |
| ACS880-1604LC | Convertisseurs DC-DC refroidis par liquide de 400 à 1 800 A / 690 V | Liquid-cooled |
| HES880 | Solution compacte et robuste pour environnements sévères — refroidissement liquide jusqu'à 760 kW | Harsh env. |
À propos La référence
La référence
tout-compatible
L'ACS880 est la référence ABB en matière de performances, d'expertise et de qualité pour toutes les applications entraînées par moteur, dans tous les secteurs industriels, quelle que soit la plage de puissance. Équipé du Direct Torque Control (DTC), il offre un contrôle précis de la vitesse et du couple pour toutes les applications.
Conçu pour l'intégration en armoire client, l'ACS880 drive module intègre toutes les fonctionnalités essentielles en standard — choke de filtrage harmonique, filtre EMC, adaptateur de protocole de communication — réduisant les temps d'engineering, d'installation et de mise en service.
0,55 kW
Puissance min. 3 200 kW
Puissance max. 3
Variantes 98 %
Rendement nominal Gamme +20 variantes,
+20 variantes,
un écosystème

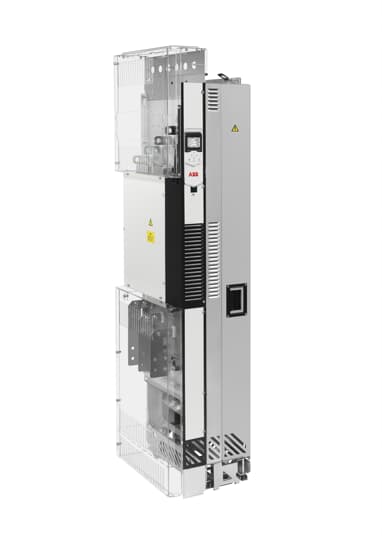

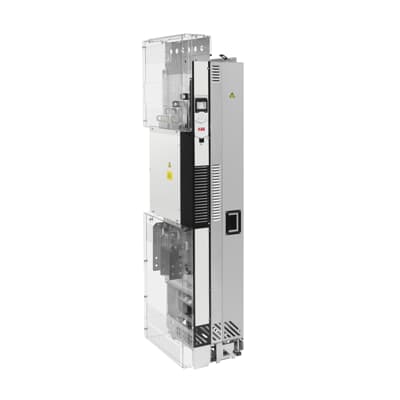

Haute puissance
ABB ACS880-04
Module monodrive pour intégration en armoire client. Montage côte à côte pour minimiser l'espace. Montage en saillie (flange) disponible avec protection IP55 côté arrière.
Flange IP55
ABB ACS880-04F
Module monodrive à montage en saillie. Protection IP55 côté arrière pour séparation thermique optimale. De 200 à 710 kW / 380 à 690 V.
Ultra haute puissance

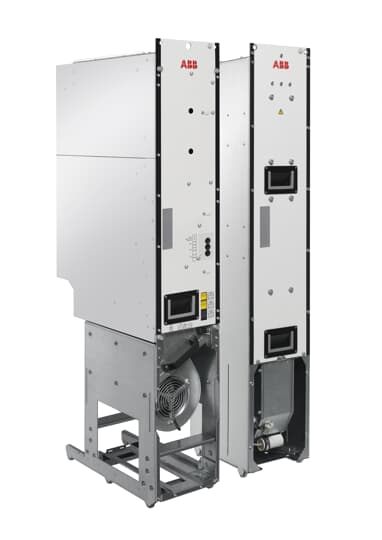

ABB ACS880-04XT
Package monodrive pour les très fortes puissances jusqu'à 1 200 kW. Double module 6 ou 12 impulsions. Solution idéale pour applications multiaxes et installations industrielles complexes.
Flange haute puissance
ABB ACS880-04FXT
Package monodrive à montage en saillie haute puissance. Combine les avantages du flange IP55 et des configurations multi-modules. De 400 à 1 200 kW / 380 à 690 V.
Régénératif
ABB ACS880-14
Module monodrive régénératif pour récupération d'énergie vers le réseau. Facteur de puissance unitaire côté réseau. De 110 à 400 kW / 380 à 690 V.
Ultra-low harmonic
ABB ACS880-34
Module monodrive ultra-basse harmonique. THD < 5% sans filtres externes. Conforme aux exigences réseau les plus strictes. De 110 à 400 kW / 380 à 690 V.
Multidrive INU
ABB ACS880-104
Module inverseur (INU) pour architectures multidrive. Partage de bus DC avec d'autres modules. De 1,5 à 3 200 kW / 380 à 690 V.
Liquid-cooled INU
ABB ACS880-104LC
Module inverseur refroidi par liquide pour haute densité de puissance. Installation silencieuse sans ventilation forcée. De 55 à 3 000 kW / 690 V.
Harsh environment
ABB HES880
Solution compacte et robuste refroidie par liquide pour environnements sévères. Conception industrielle renforcée. Jusqu'à 760 kW.
Comparatif Fonctionnalités
Fonctionnalités
& Connectivité
Trois déclinaisons de modules pour répondre à tous les besoins en puissance et configurations d'armoire.
| Fonctionnalité | -01 | -04 | -04F | -04XT | -04FXT | -14 | -34 | -104 | -104LC | HES880 |
|---|---|---|---|---|---|---|---|---|---|---|
| Direct Torque Control (DTC) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Safe Torque Off (STO) SIL3 / PL e | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Unité mémoire amovible | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Drive Composer (PC tool) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ABB GoSelect / DriveSize | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Filtre EMC C2 (1er env.) | Option | Option | Option | Option | Option | Option | Option | Option | — | — |
| Filtre EMC C3 (2e env.) | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard | Standard | — |
| PROFINET | Option | Option | Option | Option | Option | Option | Option | Option | Option | Option |
| EtherNet/IP | Option | Option | Option | Option | Option | Option | Option | Option | Option | Option |
| Modbus TCP | Option | Option | Option | Option | Option | Option | Option | Option | Option | Option |
| PROFIsafe / CIP Safety | Option | Option | Option | Option | Option | Option | Option | Option | Option | — |
| Montage en saillie IP55 | — | — | ✓ | — | ✓ | — | — | — | — | — |
| Montage côte à côte | — | ✓ | ✓ | ✓ | ✓ | — | — | — | — | — |
| Roues de manutention | — | ✓ | ✓ | ✓ | ✓ | — | — | ✓ | ✓ | — |
| Régénération réseau | — | — | — | — | — | ✓ | — | — | — | — |
| Ultra-basse harmonique (THD<5%) | — | — | — | — | — | — | ✓ | — | — | — |
| Refroidissement liquide | — | — | — | — | — | — | — | — | ✓ | ✓ |
| Module inverseur multidrive | — | — | — | — | — | — | — | ✓ | ✓ | — |
| 12 / 18 / 24 impulsions | — | — | — | ✓ | ✓ | — | — | — | — | — |
| Environnement sévère (harsh) | — | — | — | — | — | — | — | — | — | ✓ |

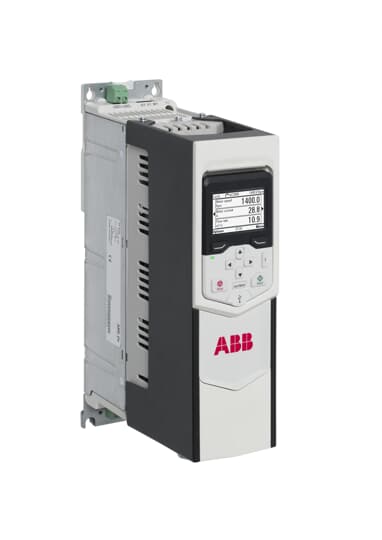

Conception optimisée Optimisé pour
Optimisé pour
l'intégration armoire
Les modules ACS880 ont été conçus pour une intégration en armoire client compacte et économique. La localisation optimisée des bornes de puissance et les roues de manutention (hautes puissances) facilitent l'installation.
- Montage côte à côte pour armoire compacte
- Bornes de puissance optimisées pour câblage rapide
- Montage en saillie avec IP55 côté arrière (ACS880-04F)
- Large gamme d'accessoires mécaniques et électriques
①
①
②
② FAQ
Questions fréquentes
Tout ce que vous devez savoir sur le variateur ABB ACS880.
La gamme ACS880 couvre une plage extrêmement large, de 0,37 kW jusqu'à 3 200 kW selon les modules. Les modules INU (ACS880-104) montent jusqu'à 3 200 kW, et les versions refroidies par liquide (ACS880-104LC) jusqu'à 3 000 kW sous 690 V. Cette amplitude en fait une solution adaptée aussi bien aux petites applications qu'aux grandes installations industrielles.
L'ACS880-01 est un module mural compact IP20 avec toutes les fonctionnalités essentielles intégrées (choke harmonique, filtre EMC, adaptateur communication). L'ACS880-04 est un module monodrive pour intégration en armoire client, avec montage côte à côte pour minimiser l'espace. L'ACS880-104 est un module inverseur (INU) pour architectures multidrive avec partage de bus DC, permettant de combiner plusieurs axes sur une alimentation commune.
Le DTC est la technologie brevetée ABB de contrôle direct du couple moteur. Contrairement aux variateurs classiques qui contrôlent la fréquence, le DTC pilote directement le couple et le flux magnétique, offrant une réponse dynamique très rapide, une précision de couple élevée et des performances optimales même sans codeur (boucle ouverte).
Oui, l'ABB ACS880 est qualifié et recommandé avec les moteurs HYPERION X, notamment pour les applications haute puissance de 0,55 à 3 200 kW. Son DTC et ses capacités de contrôle avancées en font un partenaire idéal pour les applications haute vitesse exigeantes.
L'ACS880-34 est une variante spéciale qui génère un taux de distorsion harmonique (THD) inférieur à 5% sans nécessiter de filtres externes supplémentaires. Elle est conçue pour les environnements où la qualité du réseau électrique est critique, en conformité avec les exigences réseau les plus strictes.
Le montage standard (IP20) place le variateur entièrement à l'intérieur de l'armoire électrique. Le montage en saillie (Flange, suffixe F) permet de dissiper la chaleur à travers la paroi arrière de l'armoire, avec une protection IP55 côté arrière. Cela permet de réduire la taille de l'armoire et d'améliorer la dissipation thermique sans système de refroidissement actif supplémentaire.
Tous les modules ACS880 supportent PROFINET, EtherNet/IP et Modbus TCP en option via des adaptateurs de communication. PROFIsafe et CIP Safety sont également disponibles en option pour les applications nécessitant des fonctions de sécurité sur bus de terrain.
La fonction STO est intégrée en standard sur tous les modules ACS880. Elle permet de supprimer le couple moteur de manière sécurisée, certifiée SIL3 selon IEC 62061 et PL e selon EN ISO 13849-1 — le niveau de sécurité le plus élevé pour les variateurs industriels. Elle évite d'avoir à couper l'alimentation principale pour arrêter le moteur en toute sécurité.
Oui, le HES880 est une solution compacte refroidie par liquide spécialement conçue pour les environnements sévères (harsh environment). Sa conception industrielle renforcée le rend adapté aux applications exposées à des conditions difficiles (humidité, poussières, vibrations), avec des puissances jusqu'à 760 kW.
La documentation complète est disponible : catalogue ACS880, Hardware Manual ACS880-01 et ACS880-04, Firmware Manual, Quick Installation Guide, déclaration de conformité EU, fichiers CAD 3D au format STP, macros EPLAN et Safety Manual SIL3.
