Conformité C.E Service S1 Assemblé en France

Gamme de moteurs électriques
haute vitesse

Entraînement direct, bancs de test, turbo-compresseurs.
Conçu pour les applications les plus exigeantes.

Obtenir un devis Découvrir la gamme
0 kW
Puissance max.
0 tr/min
Vitesse max.
94%
Rendement énergétique
Vue d'ensemble

Un moteur pensé
pour la performance

La série HYPERION X est développée pour les applications haute vitesse les plus exigeantes — entraînement direct, bancs de test automobile et aéronautique, turbo-compresseurs, turbines gaz et bio-gaz.

Puissance constante S1
Fonctionnement en service continu sans déclassement.
Pas de surdimensionnement
Variateur dimensionné au plus juste, sans marge excessive.
Capteurs intégrés
Température paliers, vibrations 3 axes X/Y/Z en série.
Codeurs multiples
Résolveur, sin/cos ou incrémental selon l'application.
Obtenir un devis
Caractéristiques

Équipements
& options

Chaque moteur HYPERION X est configurable selon les besoins de l'application - rotor, roulements, arbre, capteurs.

Connecteur rapide AMPHENOL POWERLOCK

Pas de boîte à borne — Jusqu'à 1000 A — Blindage câbles intégré — Contact de présence inclus

Connecteur AMPHENOL POWERLOCK

Rotor carbone en option

Accélération jusqu'à 150 000 Rpm/s — 40% plus léger qu'un rotor acier — Flux magnétique augmenté

Rotor carbone

Triples roulements céramiques à contact oblique

Montage haute vitesse jusqu'à 80 000 tr/min — Puissance jusqu'à 600 kW

Roulements céramiques

Atténuateur de tension (Snubbers)

Limite les impacts des longues distances de câble entre variateur et moteur

Snubbers

Sondes de températures palier avant et arrière

Surveillance température des roulements et du bobinage en temps réel

Sondes de température

8 points de fixation

Augmentation de la rigidité moteur — Vis de réglages d'alignement intégrées

8 points de fixation

Différents types d'arbres moteurs

Arbre lisse — Arbre cannelé — Frette couple-mètre HBM / KISTLER / MAGTROL

Arbres moteurs
Comparatif

HYPERION X
vs concurrence

Un rapport performances / compacité inégalé sur le marché.

Caractéristique
HYPERIONX Notre gamme
Autres moteurs
Puissance Jusqu'à 600 kW Jusqu'à 230 kW
Vitesse Jusqu'à 100 000 tr/min Jusqu'à 50 000 tr/min
Codeur Sin/Cos ✓ —
Accéléromètre ✓ —
Connecteur rapide ✓ —
Frette couple-mètre ✓ —
Points de fixation 8 4
Entrée/Sortie Eau Gauche & droite Un seul côté
Rotor optimisé ✓ —
Carcasse aluminium ✓ —
FAQ

Questions fréquentes

Tout ce que vous devez savoir sur les moteurs HYPERION X et leur écosystème.

La gamme HYPERION X couvre une plage de puissance allant de 0,5 kW à 600 kW, avec des vitesses de 1 000 à 80 000 tr/min. Cette polyvalence permet de couvrir aussi bien les petites applications haute vitesse que les bancs de test industriels les plus exigeants.

Le service S1 désigne un fonctionnement en charge constante et continue, sans limitation de durée. Contrairement à des moteurs qui nécessitent un déclassement en service continu, les moteurs HYPERION X sont conçus pour délivrer leur puissance nominale en permanence, sans surdimensionnement du variateur.

Les moteurs HYPERION X sont équipés de triples roulements céramiques à contact oblique, adaptés aux montages haute vitesse jusqu'à 80 000 tr/min et aux puissances jusqu'à 600 kW. Les roulements céramiques offrent une résistance à la chaleur, une durée de vie accrue et des pertes par friction réduites par rapport aux roulements acier classiques.

Le rotor carbone est proposé en option. Il permet d'atteindre des accélérations jusqu'à 150 000 Rpm/s, est 40% plus léger qu'un rotor acier équivalent et offre un flux magnétique augmenté. Il est particulièrement recommandé pour les applications nécessitant des montées en vitesse très rapides.

En série, chaque moteur intègre des sondes de température sur les paliers avant et arrière pour surveiller les roulements et le bobinage en temps réel. En option, jusqu'à 6 accéléromètres 3 axes (X, Y, Z) peuvent être ajoutés pour la surveillance vibratoire, avec un cache-fil intégré pour un meilleur management des câbles.

Les moteurs HYPERION X sont compatibles avec plusieurs types de retour position selon l'application : résolveur, sin/cos ou codeur incrémental. Ce choix permet de s'adapter aux exigences de précision et aux variateurs utilisés.

Deux variateurs sont qualifiés et recommandés : le Parker AC30 pour un contrôle vectoriel haute précision dimensionné au plus juste, et l'ABB ACS880 pour les applications industrielles de forte puissance (0,55 à 3 200 kW). Les deux permettent de supprimer tout surdimensionnement inutile du variateur.

Les moteurs HYPERION X utilisent un refroidissement par eau. Les entrées et sorties d'eau sont disponibles à droite et à gauche en standard, offrant une flexibilité totale d'intégration sur banc. Pour la régulation thermique du circuit, le Parker Hyperchill Plus permet une précision de ±0,1°C, idéal pour les cycles intensifs.

Un snubber est un filtre électronique placé entre le variateur et le moteur pour limiter les surtensions induites par les longs câbles de liaison. Il est recommandé dès que la distance entre le variateur et le moteur dépasse quelques mètres, afin de protéger le bobinage et d'assurer la fiabilité à long terme.

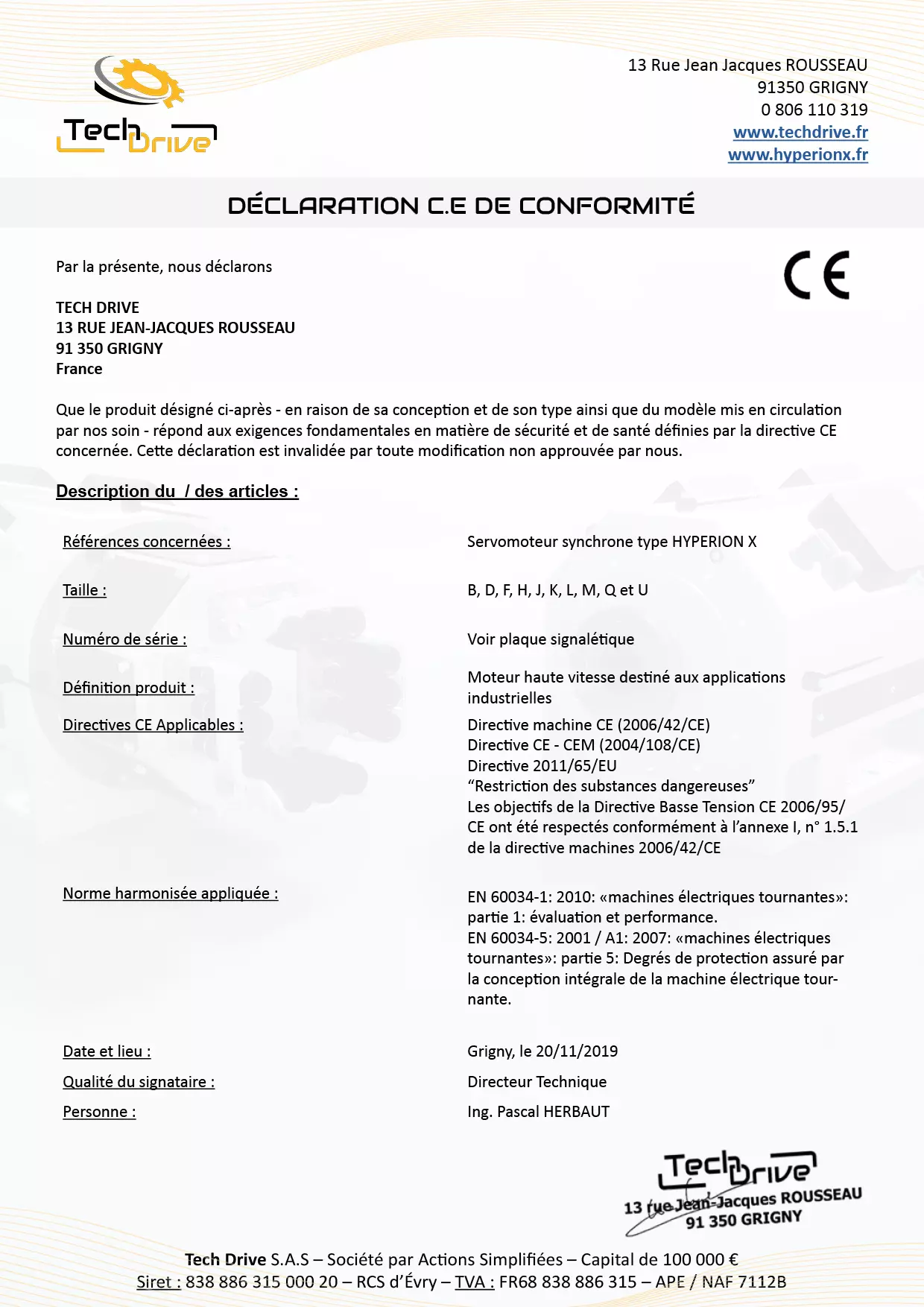

Oui, tous les moteurs de la gamme HYPERION X sont conformes à la directive CE. Ils sont assemblés en France et répondent aux exigences des applications les plus strictes, notamment dans les secteurs automobile, aéronautique et industriel.
